Tento produkt již standardně nedodáváme!

PVK40 je možné dodat pouze na objednávku:
minimální požadovaný odběr je 50 ks,
předpokládaná dodací lhůta je 8 až 10 týdnů.

ASIX Home

PVK40

  2009-11-27

PVK40 je bohatě vybavená vývojová a výuková deska, určená pro komfortní práci s mikrokontroléry Microchip PIC® a nově i Atmel AVR prostřednictvím modulu AVR4PVK. S její pomocí uživatel snadno a rychle pronikne do problematiky programování mikrokontrolérů PIC nebo AVR včetně obsluhy periferií, a to jak interních (obsažených "uvnitř" mikrokontroléru), tak i externích (všechny běžně používané externí periferie jsou na desce obsaženy).

Pro všechny periferie jsou dodávány i obslužné programy v assembleru a jazyku C, které je možné na PVK40 přímo spustit, nebo z nich lze vycházet pro tvorbu vlastních modifikací a pro studijní a výukové účely.

Přímo se dají použít velmi používané mikrokontroléry PIC s pamětí Flash PIC16F87x, PIC16F7x, PIC18Fxx v pouzdrech se čtyřiceti vývody, ovšem díky vysoké vzájemné kompatibilitě mikrokontrolérů PIC (architektura, periferie, kód, ...) je deska vhodná pro vývoj aplikací pro prakticky všechny typy PIC - tedy např. programy pro 28-pinový PIC16F873 můžete odladit na 40-pinovém procesoru PIC16F874 přímo použitelném v PVK40.

Prostřednictvím volitelného doplňku AVR4PVK je možno použít i mikrokontrolér architektury AVR firmy Atmel - ATmega64.

Externí periferie na desce PVK40:

  • Dva potenciometry připojené na vstupy A/D převodníků
  • Fotorezistor připojený na vstup A/D převodníku
  • Mikrofon s předzesilovačem připojeným na vstup A/D převodníku
  • Patice pro sériové EEPROM (3 typy: I2C - 24xx, MicroWire - 93xx, SPI - 25xx), včetně paměti 24LC01
  • Konektor a převodník úrovní pro RS232 (9 pinů) pro sériový přenos dat (UART)
  • Patice pro převodník USB-RS232 realizovaný přídavným modulem UMS3 s obvodem FT232RL (FTDI)
  • IR vysílač a přijímač
  • Čtyři sedmisegmentové LED displeje
  • LED bargraph (desetimístný)
  • Interface pro modul inteligentního alfanumerického LCD displeje (MC1602)
  • Samostatná (nemultiplexovaná) LED
  • Osm tlačítek
  • Piezo-měnič (připojený na výstupní pin PWM)
  • Krystal 3.2768 MHz
  • Možnost připojení dalšího krystalu nebo RC oscilátoru
  • Tlačítko reset
  • Stabilizované napájení 5 V
  • Konektor zpřístupňující všechny piny mikrokontroléru (všechny I/O mohou být připojeny interně nebo externě podle potřeb uživatele)
  • Podpora programování PIC osazeného v aplikaci (ICSP - In-Circuit Serial Programming)
  • ETHERNET - prostřednictvím volitelného doplňku SPINET4PVK

Podpora ladění:

  • Možnost ladění typu ICD (In-Circuit Debugging) pomocí MPLAB-ICD/ICD2
  • Možnost monitorování stavu procesoru a vnitřních proměnných přes vyhrazený konektor např. pomocí logického analyzátoru SIGMA nebo OMEGA
  • Nejdokonalejší možností je ladění pomocí emulátoru. S redukcí K2 lze se všemi periferiemi PVK40 komfortně pracovat pomocí emulátoru MU Beta.

Použití PVK40 s modulem UMS3

Prodej modulu UMS1 byl ukončen, místo něj lze na desce PVK40 použít nový modul UMS3. K tomu je nutné udělat následující úpravy:

  • Vyjmout paměť EEPROM z patice U11 (paměť EEPROM je již součástí modulu UMS3).
  • Propojit na patici U11 pro paměť EEPROM piny 1 a 2 (tím se zajistí, že vstup VIO pro napájení výstupních budičů UMS3 bude napájen +5V z USB).

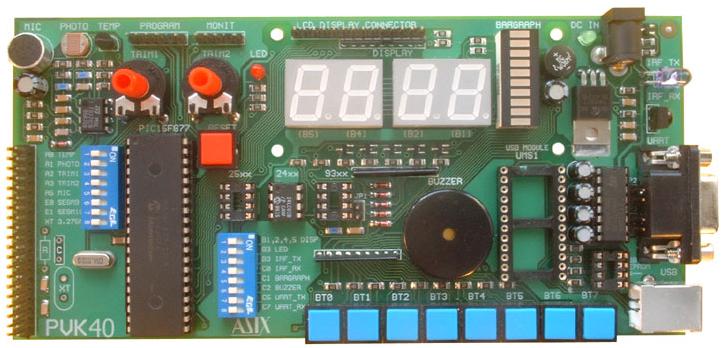

[PVK40]

 Větší obrázek

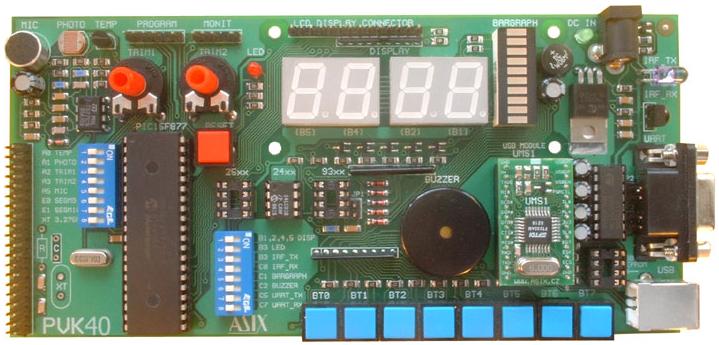

 PVK40 s UMS1

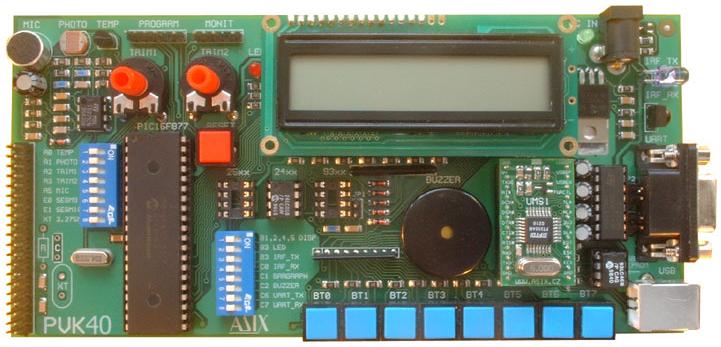

 PVK40 s LCD displejem a UMS1

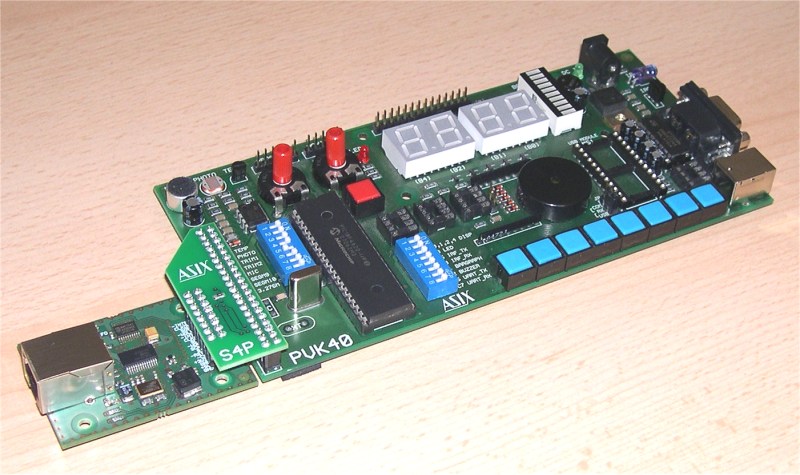

 PVK40 + SPINET4PVK


Podporované součástky

Přímo:

  • PIC16F871/874/877
  • PIC16F874A/877A
  • PIC16F74/77
  • PIC18F442/452

S redukcí K2:

  • PIC16F627/628, ...

S doplňkem AVR4PVK:

  • ATmega64

Obsah dodávky

  • Deska PVK40 (včetně PIC16F877)
  • Software (disketa nebo CD-ROM)
  • Návod k použití
  • Schéma zapojení

Doporučené doplňky

AVR4PVK - modul s mikrokontrolérem ATmega64

SPINET4PVK - modul pro připojení k síti Ethernet

MW903GS - síťový napájecí adaptér 9 V / 300 mA

MC1602 – modul inteligentního alfanumerického LCD displeje

UMS3 - modul pro USB

93LC46B - sériová EEPROM pro USB
