EduKitBeta

  2009-12-07

EduKitBeta je výuková deska určená pro spolupráci s emulátorem MU Beta. Umožňuje ladění jednoduchých i složitějších aplikací s mikrokontroléry Microchip PIC®.

Kombinací desky EduKitBeta a emulátoru MU Beta získá uživatel učinný nástroj pro rozšíření znalostí v programování aplikací. Snadno tak pronikne do problematiky práce s digitálními i analogovými periferiemi a komunikačními sběrnicemi, které se v praxi bežně používají - A/D převodníky, analogové komparátory, časovače, I2C komunikace (seriové EEPROM a teploměry), sériová komunikace (RS232) a další.


EduKitBeta obsahuje:

  • Čtyři potenciometry zapojené na vstupy analogových A/D převodníků a komparátorů
  • Čtyři sedmisegmentové LED displeje s třídrátovým sériovým ovládáním
  • Samostatnou LED
  • Dvě tlačítka
  • Součástky s I2C: seriová EEPROM 24LC01 + teploměr TCN75
  • Konektor RS232 a napěťový převodník (připojen k pinům UART PIC16F62x)
  • Piezo-měnič (zapojený na výstupní piny PWM PIC16F62x)
  • Resetovací tlačítko
  • Napájecí obvody
  • Konektor pro připojení k emulátoru
  • Konektor s vyvedenými piny emulovaného mikrokontroléru

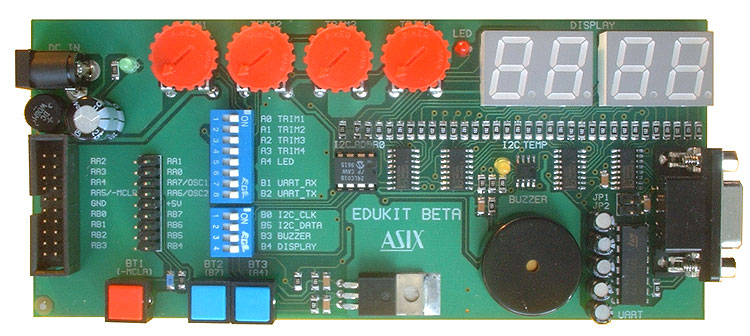

[EduKitBeta]

 Větší obrázek

Podporované součástky

  • PIC16F627/628
  • PIC16C710/711/715
  • PIC16C712/716
  • PIC16C54C/56A/58B
  • PIC16C554/558
  • PIC16F84A
  • PIC16C620A/621A/622A

Obsah dodávky

  • Deska EduKitBeta
  • Propojovací kabel k MU Beta
  • Návod k použití
