Modul UMS1: převodník USB-UART

  2008-10-31

Nejjednodušší cesta k USB


UMS1 je modul založený na integrovaném obvodu FT232BL firmy FTDI, který umožňuje velmi snadné připojení uživatelské aplikace k PC pomocí sběrnice USB, aniž by byly nutné jakékoli předchozí znalosti o problematice USB.

Vstupem do modulu jsou 2 signály z konektoru USB, výstupem jsou signály sběrnice UART s možností plně hardwarového řízení toku dat. Modul umožňuje přenos dat rychlostí až 920 kbaud po sběrnici RS232 a až 2000 kbaud po sběrnici RS422/485. Navíc modul podporuje připojení externí paměti EEPROM s identifikací VID a PID.

Mechanicky je modul řešen v provedení DIP24 se standardní roztečí 2,54 mm. Je možné jej vložit do obyčejné i precizní patice nebo přímo zaletovat do desky plošných spojů. Tím se značně zjednoduší práce při vývoji a při malosériové výrobě.

Konektor USB se k modulu připojuje externě, což dává konstruktérovi volnost při výběru připojení - lze použít konektor typu 'A' nebo 'B', popř. přímo kabel k USB portu počítače. Navíc se mechanická konstrukce nemusí podřizovat umístění konektoru na desce.

Velkou výhodou je i to, že ovladače pro Windows 98SE/ME/2K/XP, Mac a Linux jsou volně k dispozici na Internetu, stejně jako příklady softwarových aplikací včetně zdrojových kódů.

Pro první pokusy s USB je vhodné použít kombinaci modulu UMS1 a vývojového kitu UDS1, který obsahuje USB konektor, patici pro EEPROM, dvě indikační LED a rozhraní RS232 (převodník úrovní a 9-pinový konektor).

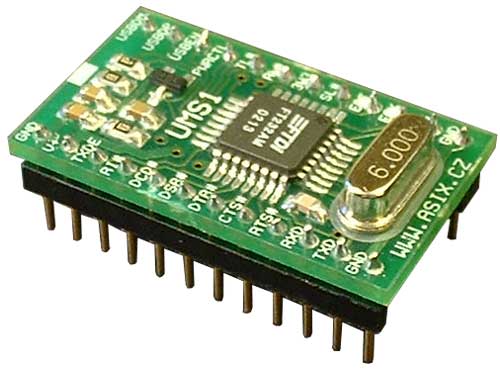

[UMS1]

 Větší obrázek

Vlastnosti

  • Založeno na obvodu FTDI FT232BL
  • Provedení DIP24 se standardní roztečí
  • Ideální pro vývoj a menší série
  • Velmi nízká cena
  • Drivery pro Windows 98SE/ME/2K/XP, Mac a Linux zdarma
  • Příklady software včetně zdrojových textů volně ke stažení

Obsah dodávky

  • Modul UMS1
  • Návod k použití

Download

Uživatelská příručka k modulu UMS1 (PDF, 318 kB).
